如今電磁閥新型產品不斷增多，電磁閥型號也大不斷改變，國內大部分廠家的電磁閥型號還是依據閥門編制演變而成的，現在電磁閥型號多達千余種，對于種類繁多的情況，我司只能對自身產品進行詳細說明，以下為臺鳴電磁閥型號編制說明|電磁閥型號表示方法，希望對大家了解電磁閥有所幫助。
電磁閥型號表示方法：
TM-1-2-3-4-5-6-7-8-9
TM---臺鳴電磁閥品牌系列代碼
1、防爆形式代號---防爆型用“F”不是防爆不表示
2、工作形式代號---常開用“K”常閉不表示；自保持式用“Z”
3、結構形式代號---直動式用“0”分步直動式用“3”先導式用“5”緊急切斷用“Q”
4、連接方式代號---內螺紋用“1”外螺紋用“2”焊接用“6”活接用“7”法蘭用“8”卡套用“9”
5、公稱通徑代號---阿拉伯數量表示（單位mm）
6、耐壓等級代號---真空用“Y”中低壓0-6.4MPa用“M”高壓6.5MPa-99MPa用“H”超高壓100MPa以上用“G”
7、閥體材質代號---鑄鋼用“C”不銹鋼用“B”黃銅用“T”聚四氟（PTFE）用“F”PVC塑料用“S”PP塑料用“P”CPVC塑料用“V”
8、附加功能代號---帶信號反饋功能用“X”帶手動功能用“S ”帶止回功能“D”
臺鳴電磁閥型號編制說明
不銹鋼電磁閥型號-常開-先導式-內螺紋-DN15-1.6mpa-防爆型TMFK51-15MB，不防爆型表示TMK51-15MB
高壓電磁閥型號-常閉式-先導式-法蘭-DN50-15mpa-防爆型TMF58-50HB，不防爆型表示TM58-50HB
聚四氟電磁閥型號-先導式-內螺紋-DN20-0.6mpa--常開型TMK51-20MF，常閉則表示TM51-20MF
PVC電磁閥型號-內螺紋-DN15-1.0mpa---常開型TMK51-15MS，常閉則表示TM51-15MS
二位三通電磁閥型號表示方法
二位三通電磁閥---TMF2/3---不防爆時去掉F
一進一出：防爆用TMF2/3+其他應有的表示（數字及字母表示方法）
一進二出：防爆用TMF2/31+其他應有的表示（數字及字母表示方法）
二進一出：防爆用TMF2/32+其他應有的表示（數字及字母表示方法）
溫馨提示：
1、電磁閥如有出口壓力大于進口壓力，閥將反向導通，此時應安裝止回閥。
2、介質中有雜質，請安裝過濾網30-100目/寸。
3、電磁閥水平安裝，即線圈在上最佳，如需垂直安裝，需特別提出。

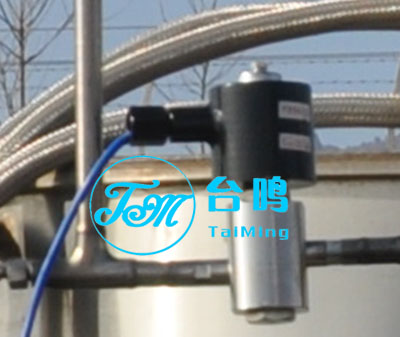

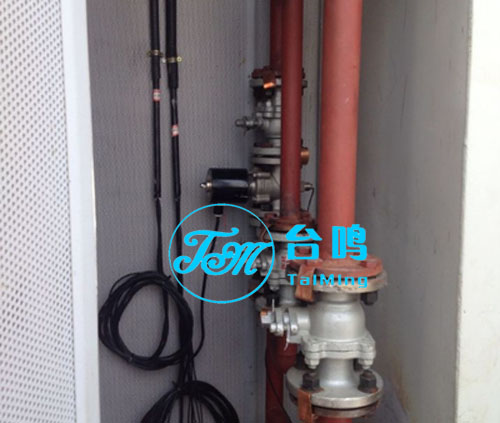

垂直安裝電磁閥示例：
